回到基础-衡量回报损失

下面是一篇过去很受欢迎的博客文章的转载,这篇文章解释了回报损失的基本原理,为什么它是一个重要的衡量指标,以及衡量回报损失的技术。

光纤网络的长度范围很广。城际和跨洋光纤电信网络跨越数千公里。在飞机和船舶上,电信系统的连接长度可达500米。数据中心网络的长度相当于米。最后,光纤元件的长度在厘米和更小的尺度上都非常短。

在所有这些应用程序中,需要从源到接收器的极大保真度发送数据。沿途的任何损失或反思事件将有助于降低信号。本博文旨在概述潜在的光学回报损失(RL)和测量它的重要性。

退货损失的定义

在技​​术方面,RL是从测试的设备中反射的光的比率p,到射入装置的光,P,通常表示为DB中的负数。

RL = 10 log10(P/ P

损耗的来源包括沿光纤网络的反射和散射。一个典型的倾斜物理接触(APC)连接器的RL值约为-55dB,而从一个开放的平面抛光到空气的RL通常约为-14dB。在高比特率数字或模拟单模系统中,高RL是一个很大的问题,也是任何光网络中潜在故障点或妥协的标志。

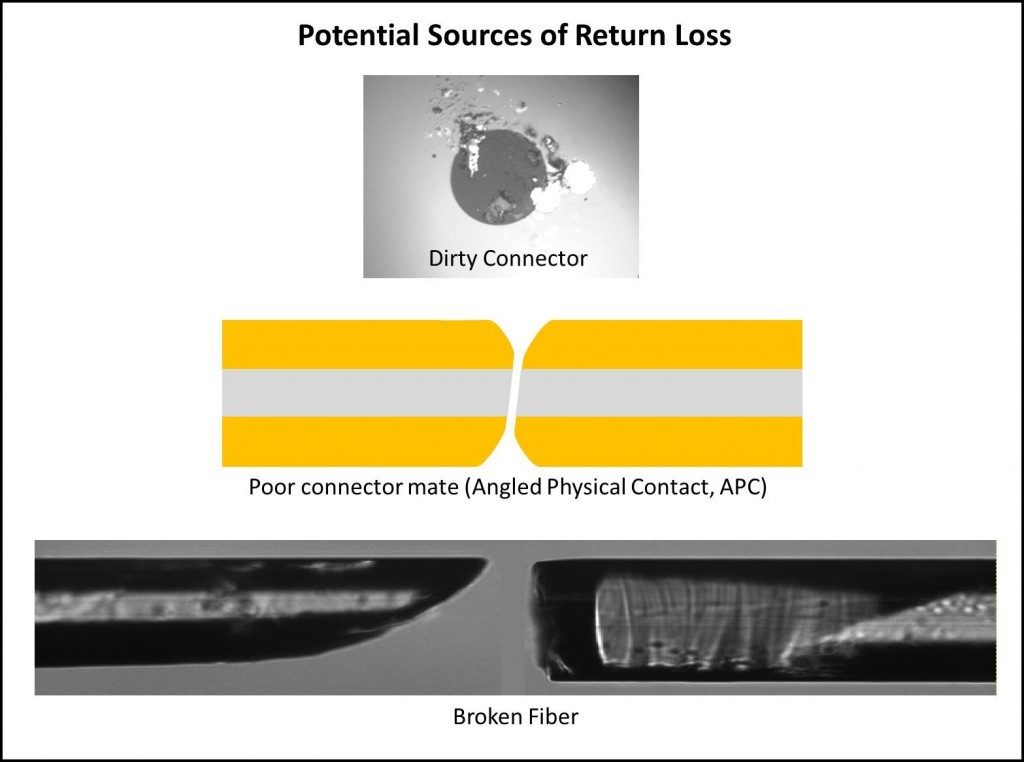

高回报损失意味着什么?

脏连接器

光网络内有一些非常简单的故障,可能导致高RL。脏连接器是一个这样的源。即使是5微米单模核上的微小灰尘粒子也可以最终阻塞光学信号,导致信号损耗。

破碎的光纤

光纤中的休息也可以引起高RL。在某些情况下,光纤可以在其中突破,但仍然能够引导光线。在这种情况下,在该纤维上的插入损耗(IL)的测量将导致低IL。这种伪装了直接RL测量将立即突出显示它的问题的程度。另外,纤维中的裂缝可以具有低IL和低RL,并且容易被遗漏作为系统中的一个问题。然而,敏感的RL测量将显示一个反射峰,其中应该没有,表示可能导致失败的纤维中的裂缝。

连接不良的连接器

如果连接器没有完全就位,则连接器端面之间的产生气隙会导致该点的高RL。在这种情况下,IL可能很低,信号保真度仍然是良好的。但是,这将是一个关注的来源,因为这种松散的连接现在是可能的失败来源,因为它可能在服务中变得错位或完全断开。

创建多径干扰并降低信号

网络中的多个高反射点会导致被称为多径干涉的光学效应。这种干扰很容易导致信号退化,特别是在高速网络中。此外,许多光纤传输系统使用激光在光纤上传输信号。高RL会导致不希望的反馈进入激光腔,也会导致信号退化。

测量回报损失的方法

有三种已建立的反射测量技术用于测量沿光纤组件或网络位置的RL:光学时域反射测量(OTDR),光学低相干反射测量(OLCR)和光频域反射测量(OFDR)。不同的方法在距离、分辨率、速度、灵敏度和准确度方面都有权衡。通常,低相干技术用于有限范围(< 5米)的亚毫米分辨率测量。OTDR通常用于低空间分辨率的远程(几公里)测量。

ofdr by luna.

OFDR,我们在OBR.产品线,是理想的测量从组件级到短网络(达2公里)。OFDR的空间分辨率可达30米以上10微米或2公里以上几毫米。这种中等长度的高空间分辨率测量可以提供显著的优势。例如,当OBR用于对飞机上的网络进行故障诊断时,它能够非常精确地确定故障的位置,这样技术人员就知道应该打开哪个面板,或者故障发生在连接器的哪一侧。OFDR的灵敏度也使得检测小的RL事件成为可能,比如裂纹,这是其他方法难以检测到的,但可能会导致在役故障。

了解更多关于OBR.高分辨率反射计。
