您无法解决您无法看到的内容 - Luna的OBR 4600可以实现前所未有的可见性,进入硅光子设计设计

在最近的Anaheim加利福尼亚州秀,Luna Innovations展示了他们的OBR 4600.反射仪有助于提前研究硅光子。Luna Innovations在加利福尼亚州Santa Barbara大学的Blumenthal和Bowers光电研究组工作,表明了OBR 4600如何用于确定在硅平台上制造的1米螺旋延迟线上的分布式损耗,并占据1厘米2脚印。

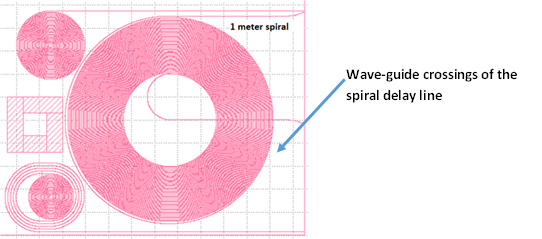

在硅平台上制造的一米螺旋延迟线

在硅平台上制造的一米螺旋延迟线

OBR 4600在一端使用单个模式玻璃光纤连接到波导,以与OBR 4600前面板连接器一起使用。OBR 4600,其噪声底板为-130 dB,动态范围为70 dB和10微米空间分辨率,能够看到卓越的细节水平里面硅波导。OBR 4600不仅可以确定每米30 dB的设备的总分布式损耗,但也能够捕获各个损耗事件,因为水平波导交叉的每个环螺旋延迟,一些具有仅50微米的间隔。

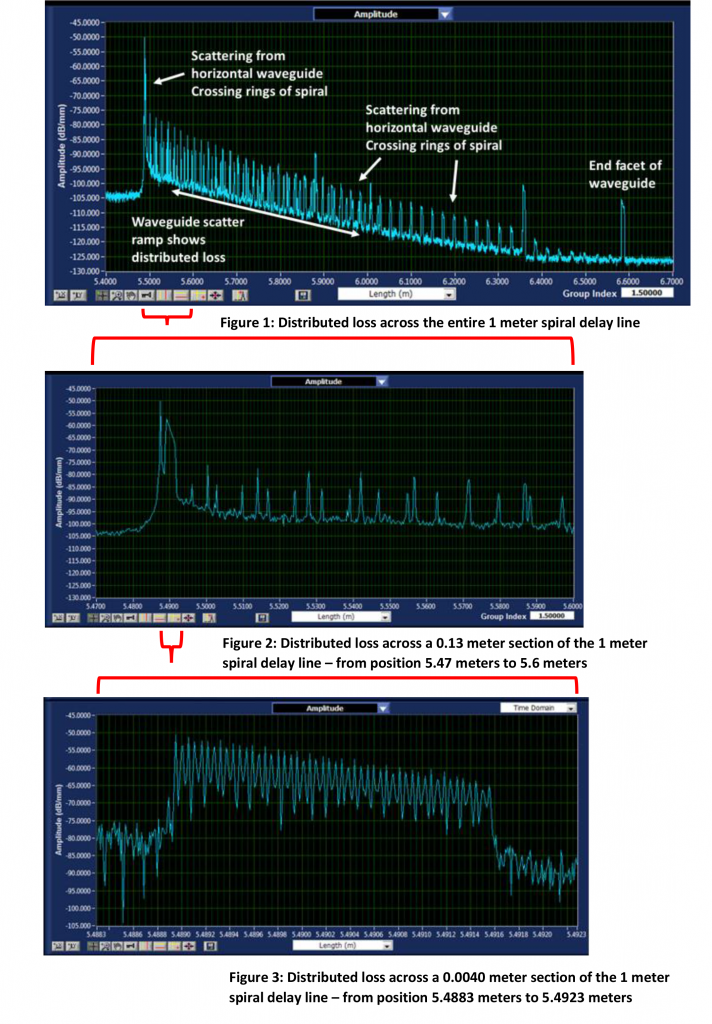

下面的图1通过3展示了硅光子装置内部深度窗口中的OBR 4600的值,以表征光调电路的分布式损耗。

silicon_photonics_figures.

你无法解决你看不到的东西。虽然硅光态器件是将大量功能包装成非常小的包装的极端例子,但实际上是较高的数据速率是驱动数据中心部件的制造,以减小无源光学组件的尺寸。OBR 4600 - 它可以在您的芯片内部看到,并在您的设计周期中提早找到问题。
